JASPER— WOODWORKING MACHINERY —
Модель: 1325A
Станок с ЧПУ 1325A для сверления, фрезерования и раскроя

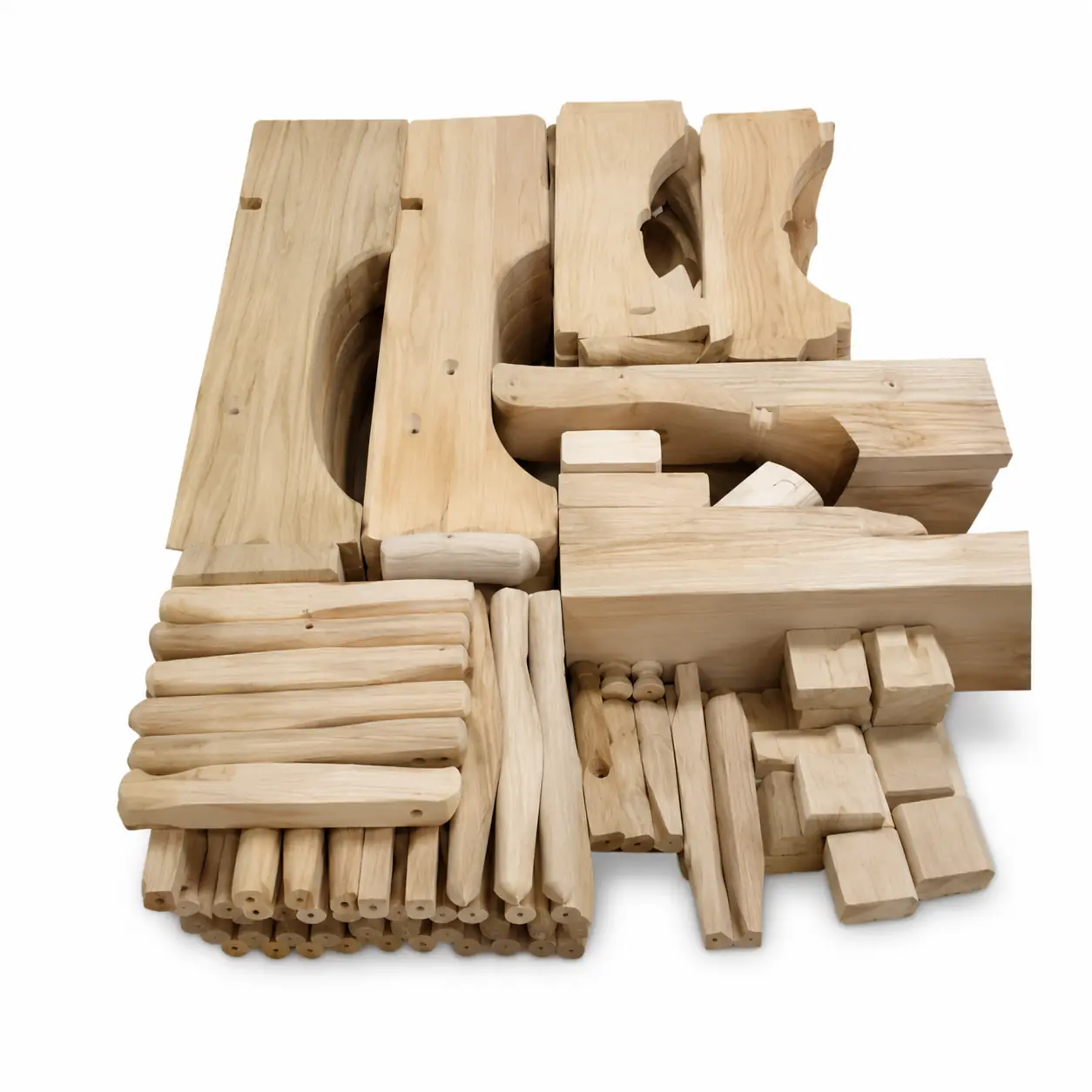

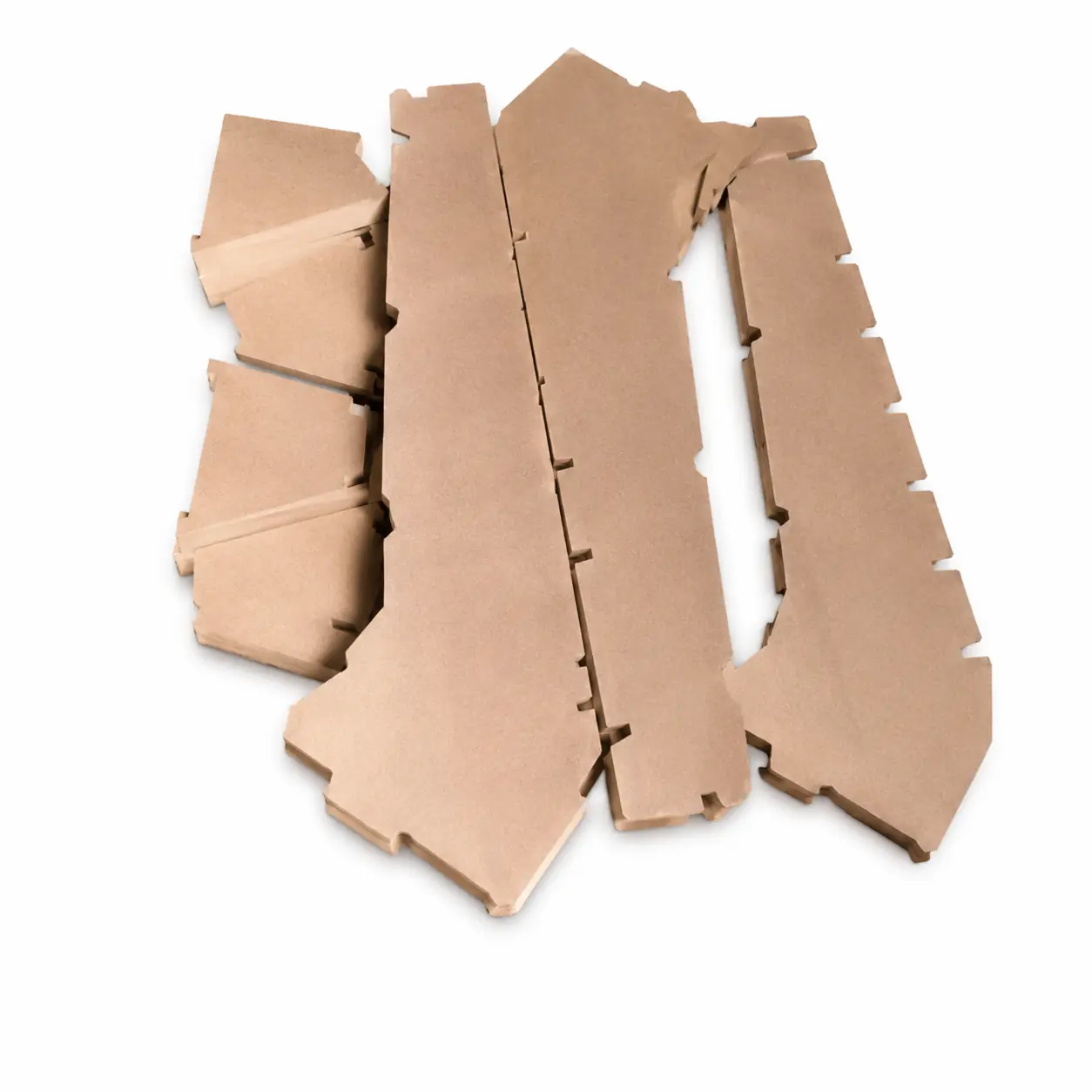

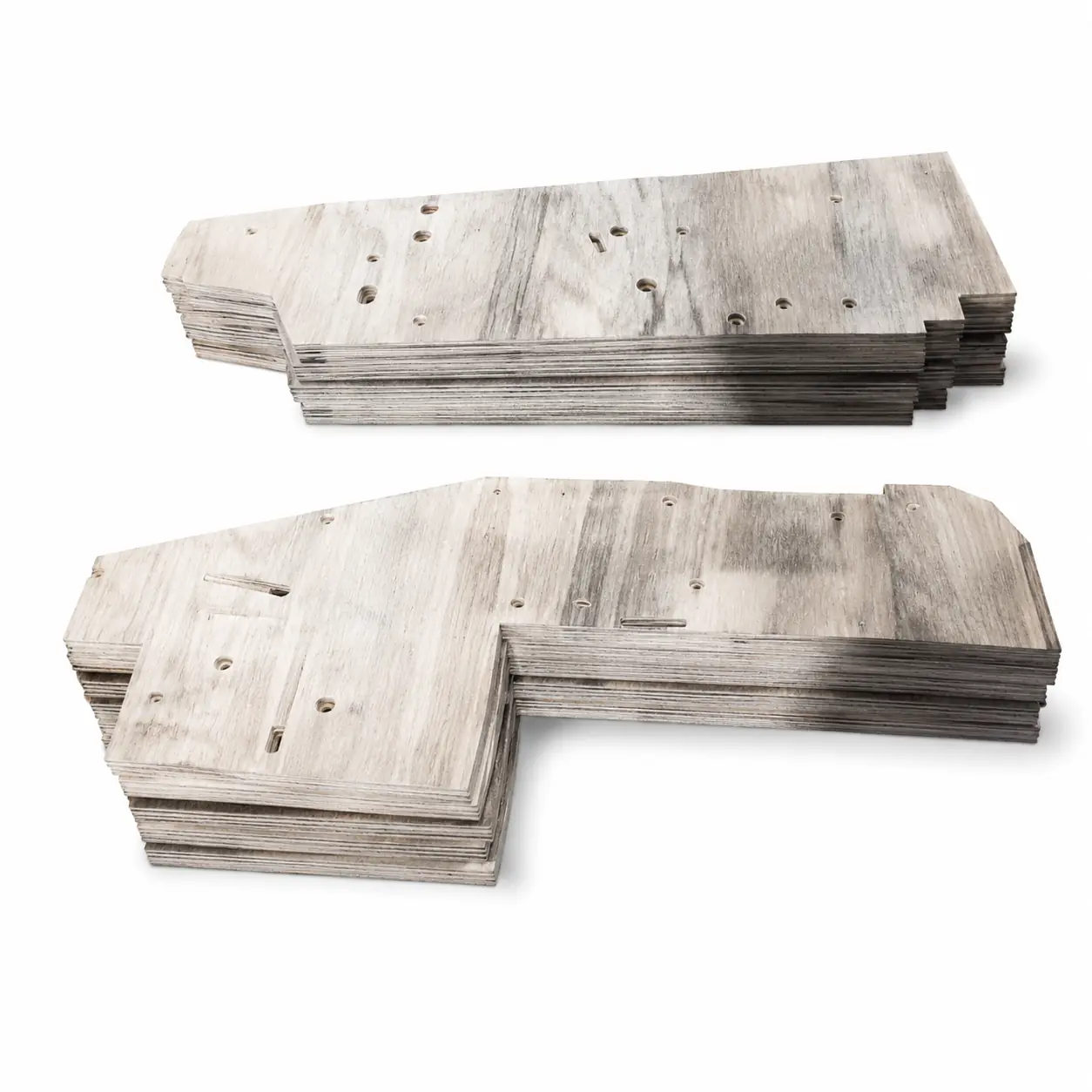

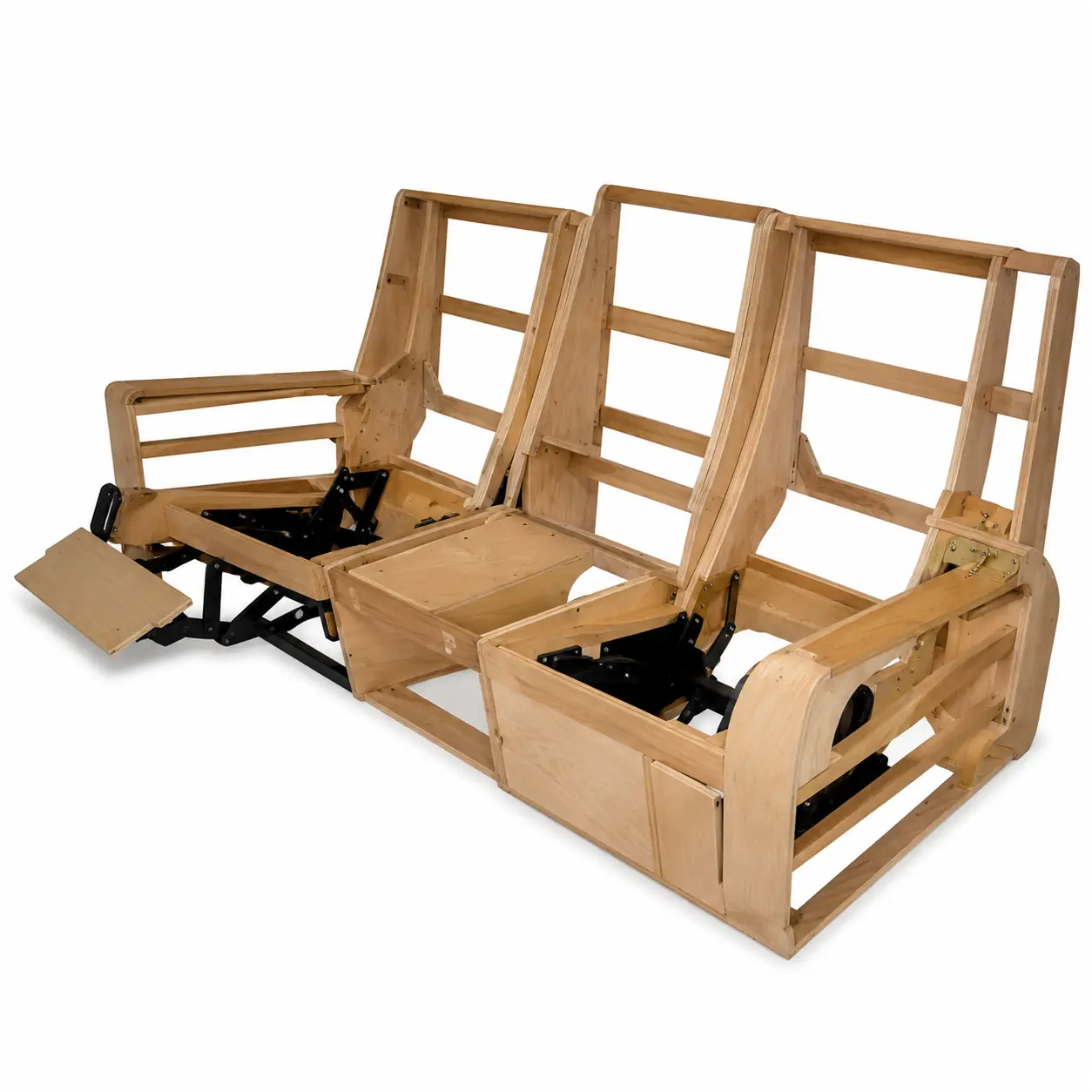

Станок JASPER 1325A с ЧПУ предназначен для эффективного сверления, фрезерования и раскроя деталей мягкой мебели, деталей из массива и плитных материалов. Он обрабатывает как обычные прямолинейные детали, так и нестандартные заготовки со сложным контуром.
| Модель | 1325A |
| Максимальная длина обработки | 2500 mm |
| Максимальная ширина обработки | 1220 mm |
| Максимальная толщина обработки | 0–130 mm |
| Мощность шпинделя раскроя / сверления | 18 / 9 kW |
| Скорость шпинделя | 10000–18000 rpm |
| Общая мощность | 30 kW |
| Напряжение / давление воздуха | 380 V / 0.6 MPa |
Configuration
| Machine Structure & Control System | Electrical & Motion Components |
|---|---|
| Сварная рама станка со снятыми напряжениями | Germany ROUST guide rail |

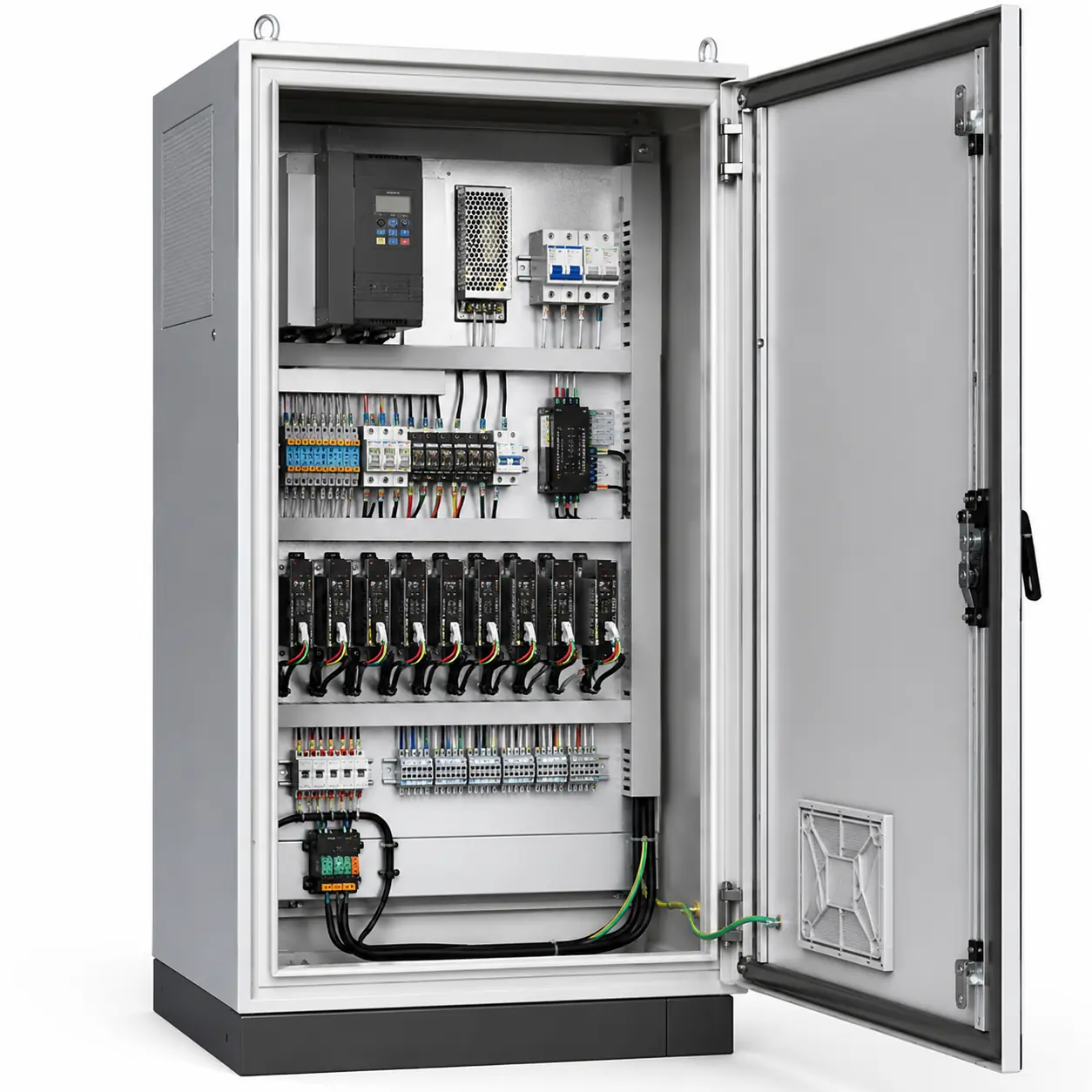

| Индивидуальная система управления | Schneider electric components |
| Inovance servo drive | Fuling frequency inverter |

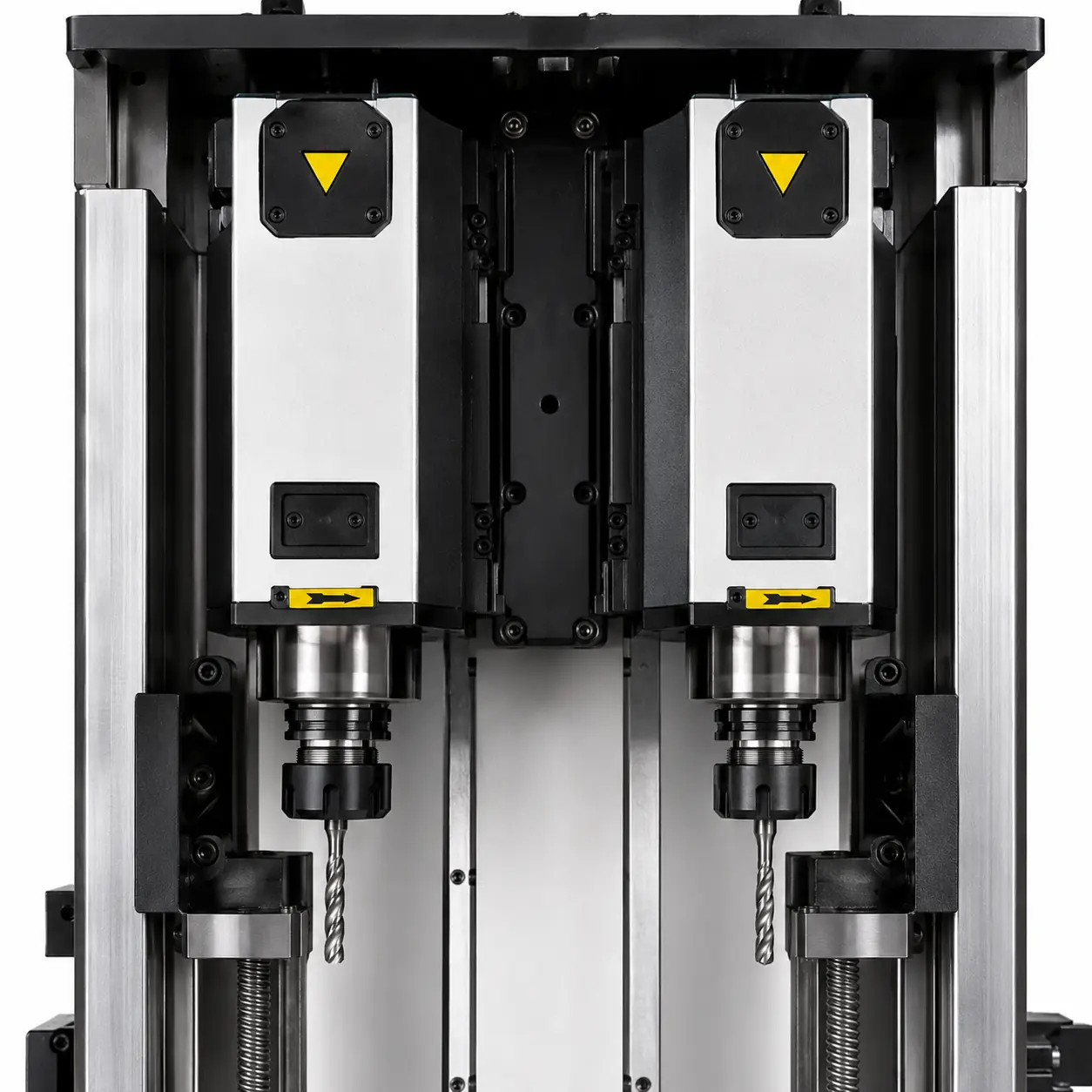

| Taiwan ball screw | Шпиндель обрабатывающего центра со сменой инструмента (верхний и нижний шпиндели) |
Технические параметры
| Позиция | 1325A |
|---|---|
| Модель | 1325A |
| Габариты оборудования (Д × Ш × В) | 5500 × 3850 × 2800 mm |
| Общая масса оборудования | 5500 kg |
| Диаметр фрезы | 8 mm |
| Максимальная длина обрабатываемого материала | 2500 mm |
| Максимальная ширина обрабатываемого материала | 1220 mm |
| Максимальная толщина обрабатываемого материала | 0–130 mm |
| Скорость раскроя | 0–30 m/min |
| Скорость сверления | 0–20 m/min |
| Скорость перемещения при сверлении | 0–60 m/min |
| Drilling processing speed | 0–30 m/min |
| Total power of equipment | 30 kW |
| Cutting spindle power | 18 kW |
| Drilling spindle power | 9 kW |
| Spindle speed | 10000–18000 rpm |
| Рабочее напряжение | 380 V |
| Рабочее давление | 0.6 MPa |
Tool Параметрs
| Общая длина инструмента (мм) | Длина режущей кромки (мм) | Диаметр инструмента (мм) | Максимальная толщина реза (мм) |
|---|---|---|---|
| 220 | 130 | Φ8 | 0–130 |
Руководство по применению и выбору
| Вопрос | Прямой ответ |
|---|---|
| Назначение | Станок с ЧПУ для сверления, фрезерования и раскроя деталей мягкой мебели, деталей из массива и плитных материалов, включая прямолинейные и нестандартные заготовки. |
| Оптимальное применение | Производители мебели, которым нужны эти три операции для заготовок в опубликованной зоне обработки 2500 × 1220 мм при толщине 0–130 мм. |
| Не подходит для | Заготовок, превышающих опубликованные ограничения по максимальной длине, ширине или толщине. |
| Как выбрать | Перед запросом конфигурации сопоставьте габариты детали и требуемые операции сверления, фрезерования и раскроя с указанным диапазоном обработки. |
Вопросы и ответы
Частые вопросы
What operations can the 1325A perform?
The 1325A is specified for drilling, milling and cutting furniture parts, solid wood components and panel-based materials.
What workpiece size can the 1325A process?
The published maximum processing length is 2500 mm, maximum width is 1220 mm, and thickness range is 0–130 mm.
Can it process special-shaped furniture parts?
Yes. The product page lists special-shaped workpieces with complex contours alongside traditional straight-edged parts.
What should be checked before selecting this model?
Check that the part size and required drilling, milling and cutting operations fit the published processing range.
