JASPER— WOODWORKING MACHINERY —
Модельs: MDX-1500T2S2 / MDX-1500T4 / MDX-2400T2S2 / MDX-2400T4
Двухсторонний профильно-фрезерный станок с ЧПУ серии MDX

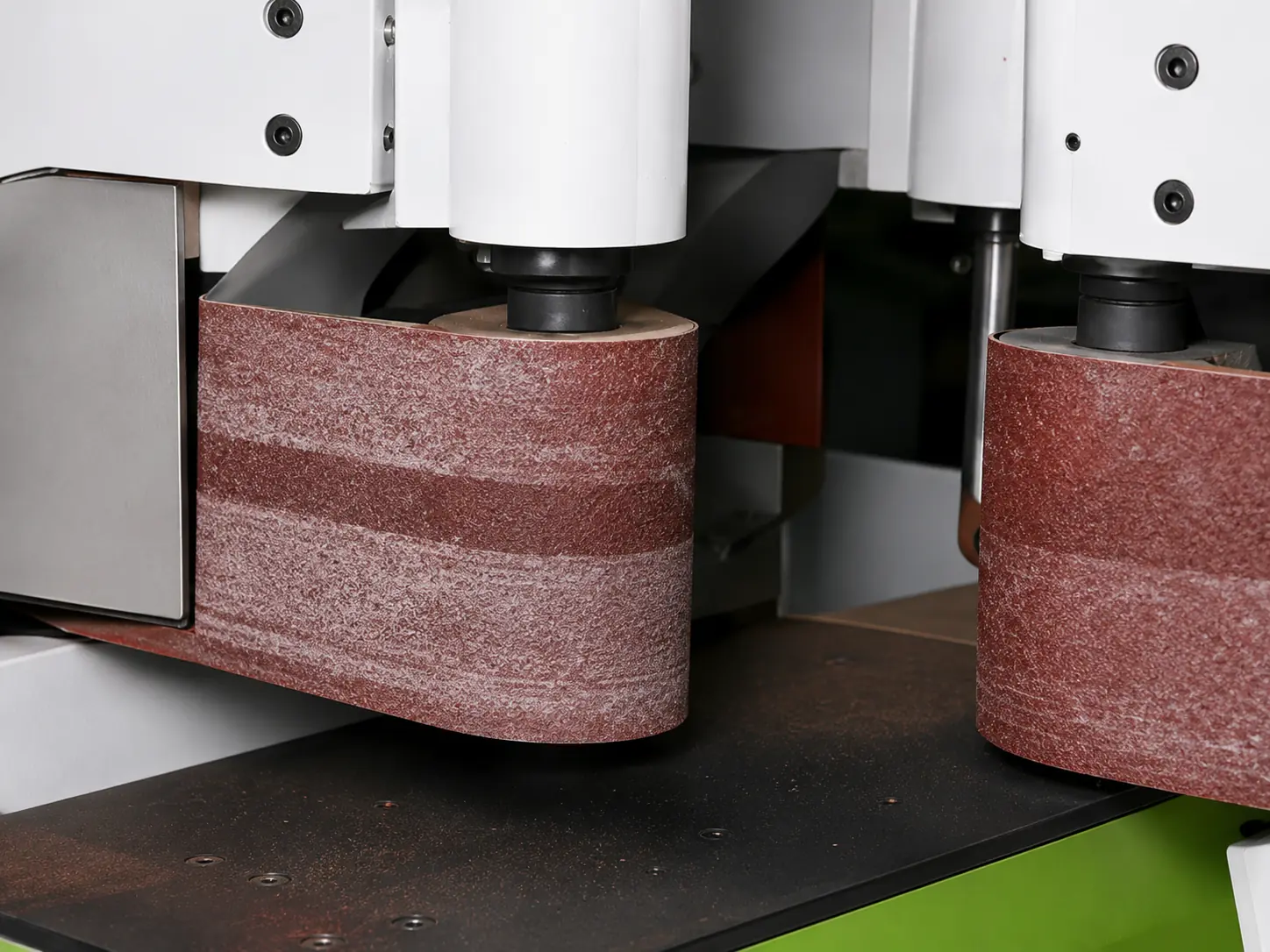

Двухсторонний профильно-фрезерный станок с ЧПУ JASPER серии MDX предназначен для точной обработки мебельных деталей из массива и нестандартных заготовок. Он сочетает стабильную подачу, точное профилирование, позиционирование, обработку высокоскоростным шпинделем и функции финишного шлифования.
| Доступные модели | MDX-1500T2S2 / MDX-1500T4 / MDX-2400T2S2 / MDX-2400T4 |
| Максимальная длина заготовки | 1500 / 2400 mm |
| Максимальная ширина заготовки | 300 mm / up to 1500 mm |
| Максимальная толщина заготовки | 180 mm |
| Скорость обработки | 1–15 m/min |
| Скорость возврата | 60 m/min |
| Скорость шпинделя | 9000 rpm |
| Масса станка | 3000 / 3800 kg |
Стандартная комплектация
| Control & Software System | Transmission & Processing System |
|---|---|
| Усовершенствованная система управления ЧПУ | Стабильная система передачи |
| Совместимость с ПО CAD | Безопасная конструкция |
| Надёжные электрические компоненты | Точные направляющие и компоненты подачи |
| Простая эксплуатация и обслуживание | Эффективная обработка |
Технические параметры
| Позиция | MDX-1500T2S2 | MDX-1500T4 | MDX-2400T2S2 | MDX-2400T4 |
|---|---|---|---|---|
| Максимальная длина заготовки | 1500 mm | 1500 mm | 2400 mm | 2400 mm |
| Максимальная ширина заготовки | 300 mm / up to 1500 mm | 300 mm / up to 1500 mm | 300 mm / up to 1500 mm | 300 mm / up to 1500 mm |
| Максимальная толщина заготовки | 180 mm | 180 mm | 180 mm | 180 mm |
| Скорость обработки | 1–15 m/min | 1–15 m/min | 1–15 m/min | 1–15 m/min |
| Скорость возврата | 60 m/min | 60 m/min | 60 m/min | 60 m/min |
| Скорость шпинделя | 9000 rpm | 9000 rpm | 9000 rpm | 9000 rpm |
| Серводвигатель оси X | 2.0 kW | 2.0 kW | 3.0 kW | 3.0 kW |
| Серводвигатель оси Y | 1.0 kW | 1.0 kW | 1.0 kW | 1.0 kW |
| Серводвигатель оси Z | 1.0 kW | 1.0 kW | 1.0 kW | 1.0 kW |
| Серводвигатель оси U | 1.0 kW | 1.0 kW | 1.0 kW | 1.0 kW |
| Серводвигатель оси V | 1.0 kW | 1.0 kW | 1.0 kW | 1.0 kW |
| Размер вакуумного патрубка | 6 in × 10 | 6 in × 10 | 6 in × 10 | 6 in × 10 |
| Габариты станка, Д × Ш × В | 5300 × 2450 × 1750 mm | 5300 × 2450 × 1750 mm | 7200 × 2450 × 1750 mm | 7200 × 2450 × 1750 mm |
| Масса станка | 3000 kg | 3800 kg | 3800 kg | 3800 kg |
Руководство по применению и выбору
| Вопрос | Прямой ответ |
|---|---|

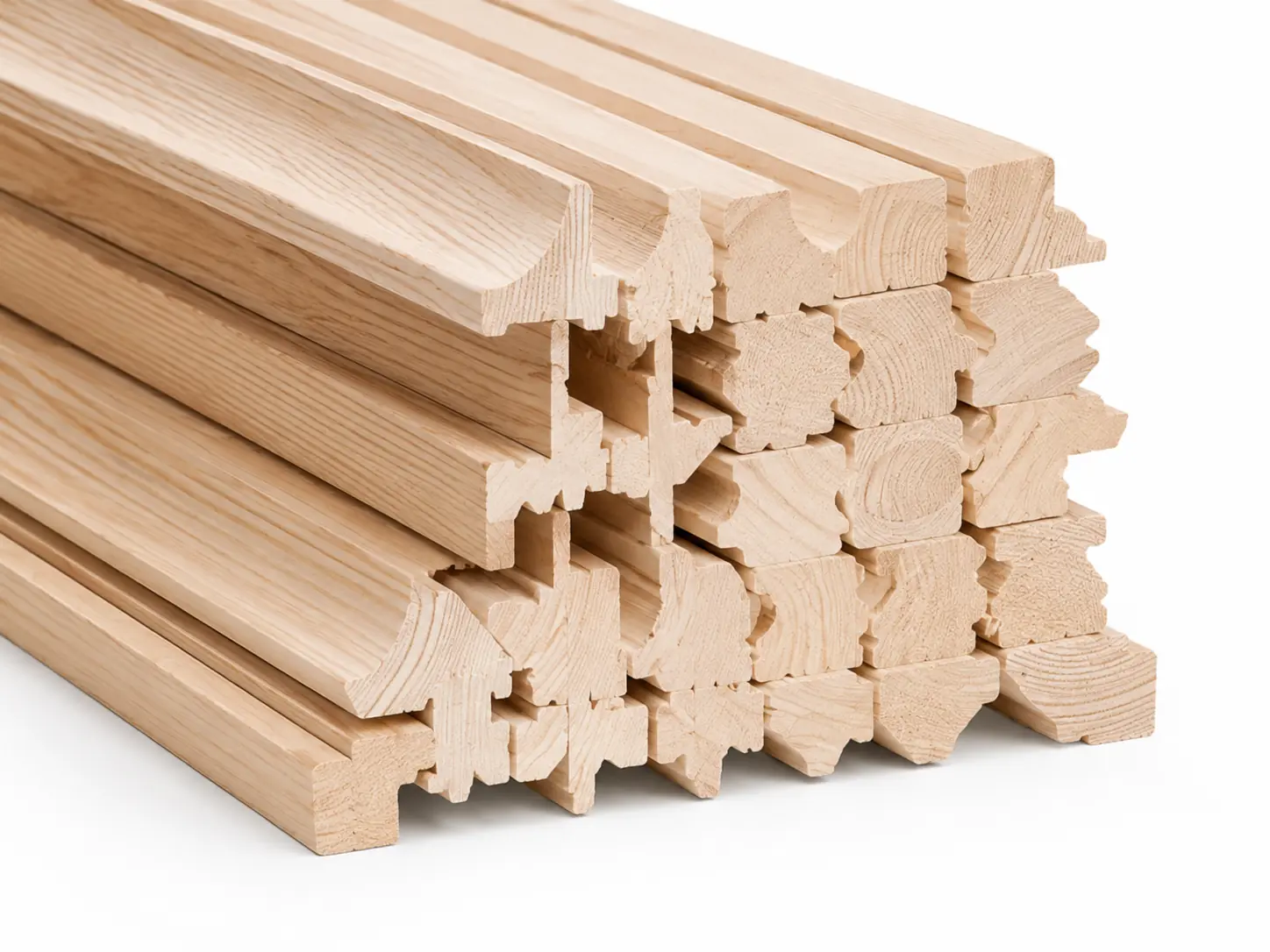

| Назначение | Станок для точной профильной обработки мебельных деталей из массива и нестандартных заготовок с указанными функциями финишного шлифования. |
| Оптимальное применение | Детали из массива и нестандартные заготовки, которым требуется профилирование и указанные функции финишного шлифования. |
| Не подходит для | Заготовок, размеры которых превышают указанный диапазон выбранной модели. |
| Как выбрать | Выберите модель 1500 или 2400 по требуемой длине детали: модели 1500 обрабатывают длину до 1500 мм, модели 2400 — до 2400 мм. Проверьте по таблице параметров выбранной модели длину, ширину до 300 мм или до 1500 мм в зависимости от модели, толщину до 180 мм и требуемый процесс профилирования. |
Вопросы и ответы
Частые вопросы
What workpieces is the MDX Series best for?
It is best for solid wood furniture components and special-shaped workpieces that need profiling and the listed sanding finish functions.
How do I choose a 1500 or 2400 MDX model?
Choose by required workpiece length: the listed 1500 models process up to 1500 mm and the 2400 models up to 2400 mm. Confirm the full part size before quotation.
What workpiece range should be checked?
The listed range is up to 180 mm thickness, with a maximum workpiece width of 300 mm or up to 1500 mm as specified. Check the technical-parameter table for the selected model.
When is the MDX Series not the right fit?
It is not the right fit when the required workpiece dimensions exceed the listed model range. Confirm length, width, thickness, and the required profiling process before selection.
What is the standard order lead time?
The listed lead time is 30–45 дней. The exact timeline is confirmed with the order.
