Интегрированная система шлифования
Линия шлифования древесины для прямых и изогнутых деталей из массива
Линия шлифования древесины JASPER объединяет автоматическую подачу, транспортировку, шлифование поверхностей, шлифование кромок и щёточную финишную обработку в одном непрерывном процессе для прямых и изогнутых деталей из массива.

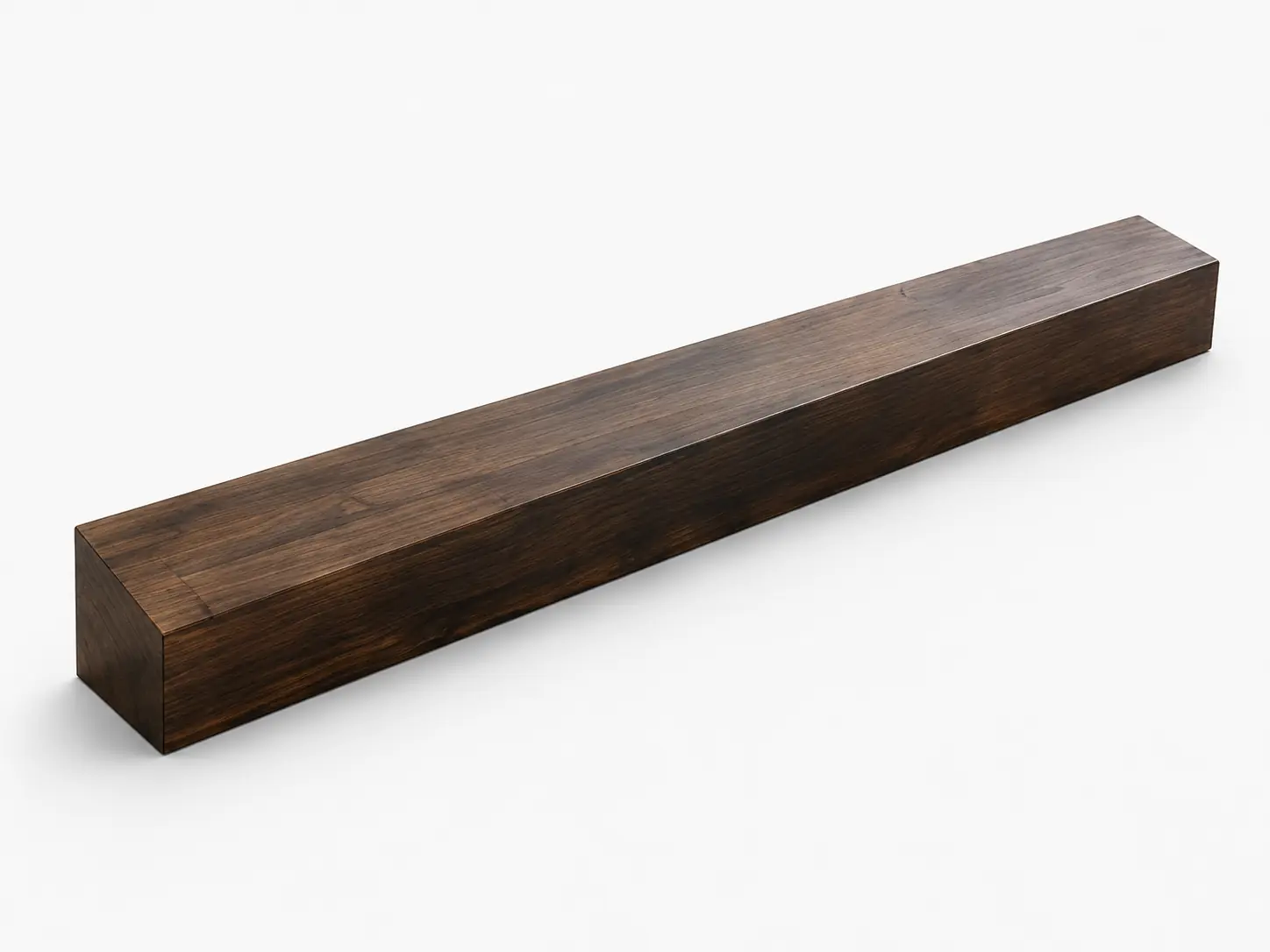

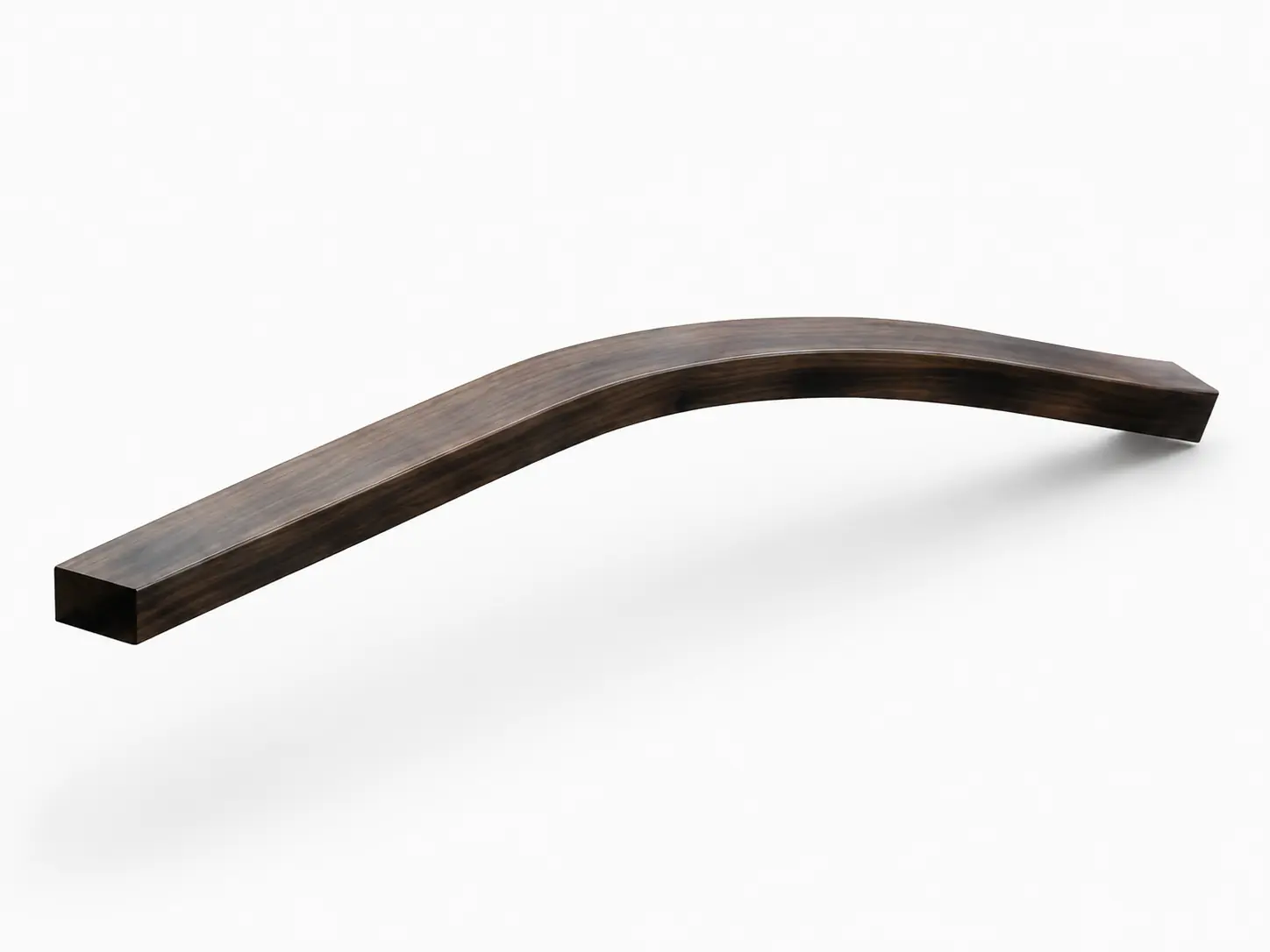

| Подходящие заготовки | Прямые и изогнутые детали из массива |
| Основные применения | Ножки стульев, ножки столов, рамы и профильные мебельные детали |
| Система подачи | Автоматическая подающая машина |
| Система транспортировки | 5 ленточных конвейеров |
| Ленточное шлифование | 3 двухсторонних ленточных шлифовальных станка |
| Шлифование кромок | 1 кромкошлифовальный станок |
| Щёточная финишная обработка | 2 двухсторонних щёточных шлифовальных станка |
Стандартная комплектация
| Система подачи и транспортировки | Шлифовальная система |
|---|---|
| Автоматическая подающая машина | 3 двухсторонних ленточных шлифовальных станка |
| 5 ленточных конвейеров | 1 кромкошлифовальный станок |
| 2 двухсторонних щёточных шлифовальных станка |
Технологическая последовательность
| Этап | Оборудование | Функция |
|---|---|---|
| A | Автоматическая подающая машина | Автоматическая подача для непрерывной обработки |
| B | Двухсторонний ленточный станок, слева и справа | Грубое шлифование обеих боковых поверхностей |
| C | Двухсторонний ленточный станок для треугольных деталей | Тонкое шлифование обеих боковых поверхностей |
| D | Двухсторонний ленточный станок, сверху и снизу | Тонкое шлифование верхней и нижней поверхностей |
| E | Кромкошлифовальный станок | Шлифование четырёх кромок |
| F | Двухсторонний щёточный станок, слева и справа | Щёточное шлифование левой и правой сторон |
| G | Двухсторонний щёточный станок, сверху и снизу | Щёточное шлифование верхней и нижней сторон |
Руководство по применению и выбору
| Вопрос | Прямой ответ |
|---|---|
| Назначение | Интегрированная линия для непрерывной подачи, транспортировки, шлифования поверхностей, шлифования кромок и щёточной финишной обработки прямых и изогнутых деталей из массива. |
| Оптимальное применение | Ножки стульев и столов, рамы и профильные мебельные детали, которым требуется указанный многоступенчатый процесс шлифования. |
| Не подходит для | Заготовок, не относящихся к указанной области прямых и изогнутых деталей из массива. |
| Как выбрать | Сопоставьте требуемую последовательность финишной обработки с указанным процессом: подача, грубое и тонкое шлифование, шлифование кромок, затем щёточное шлифование. |
Вопросы и ответы
Вопросы об этом станке
Для каких заготовок предназначена линия?
Она предназначена для прямых и изогнутых деталей из массива, включая ножки стульев и столов, рамы и профильные мебельные детали.
Какие процессы включены?
Указанный процесс включает автоматическую подачу, транспортировку, грубое и тонкое шлифование, шлифование кромок и щёточную финишную обработку.
Шлифует ли линия кромки наряду с поверхностями?
Да. Технологическая схема включает кромкошлифовальный станок для шлифования четырёх кромок наряду с операциями шлифования слева/справа и сверху/снизу.
Как следует выбирать эту линию?
Сопоставьте требуемую последовательность финишной обработки заготовки с опубликованной технологической схемой и перечнем оборудования.
