JASPER MD-1200D4 16-Head Milling and Drilling Machining Center
الطراز: MD-1200D4

مركز تشغيل MD-1200D4 بـ 16 رأساً للتفريز والحفر

JASPER MD-1200D4 هو مركز تشغيل بـ 16 رأساً للتفريز والحفر، مخصص للتشكيل وعمل الأخاديد والحفر والعمليات المعقدة الأخرى في إعداد واحد. ويدعم تصميمه بالتشغيل المتناوب بين محطتين معالجة مكونات الخشب الصلب بإنتاجية أعلى.

الطرازMD-1200D4
سعة المعالجة1200 × 180 × 180 mm

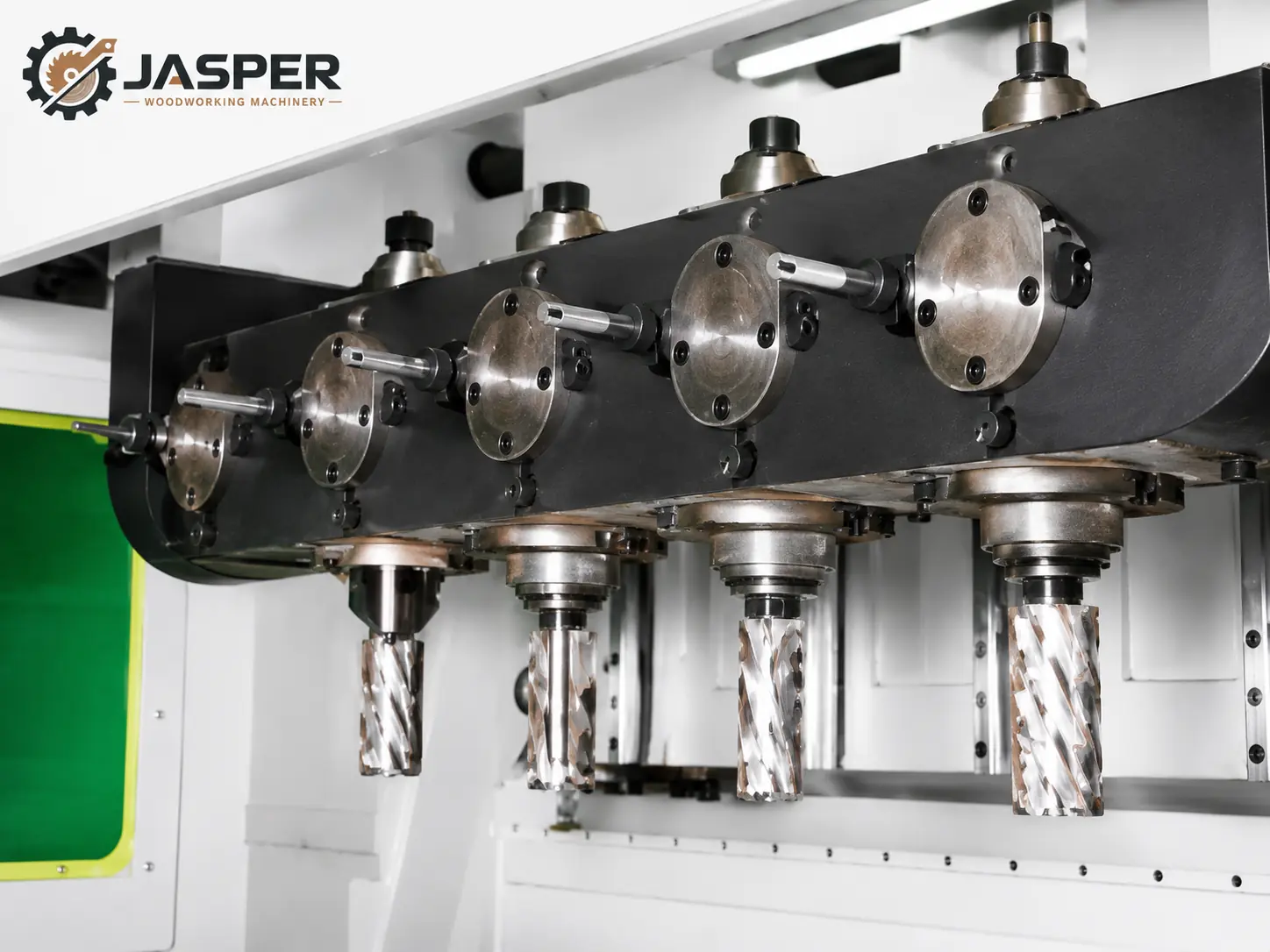

رؤوس التشغيل16 milling/drilling heads
وضع التشغيلAlternating Double-Station Operation
نظام التحكمBaoyuan
البرمجةUG / CAM البرمجة
القدرة الإجمالية46 kW
وزن الماكينة5000 kg
مدة التسليم
30–45 يوماً
الحد الأدنى للطلب
وحدة واحدة
الضمان
سنتان
ميناء FOB
Guangzhou

التجهيز القياسي

نظام التحكم والتشغيلنظام المعالجةنظام التزييت والكهرباء
CNC control system16 milling/drilling headsنظام تزييت آلي
Double-station working systemمحركات مغازل عالية العزمElectrical cabinet with standard components
مصباح إنذار وحماية سلامةموجهات خطية دقيقة

المواصفات الفنية

المواصفةالتفاصيل
الطرازMD-1200D4
Max. Processing Length1200 mm
Max. Processing Width180 mm
Max. Processing Thickness180 mm
X Axis Servo قدرة المحرك1.8 kW
Y1 Axis Servo قدرة المحرك1.3 kW
Y2 Axis Servo قدرة المحرك1.3 kW
Z Axis Servo قدرة المحرك1.5 kW
C Axis Servo قدرة المحرك0.85 kW
A1 Axis Servo قدرة المحرك0.85 kW
A2 Axis Servo قدرة المحرك0.85 kW
محرك المغزل5.5 kW × 4, ER32 + Φ25 mm / 3.7 kW × 4, ER25
المسافة بين المغازل300 mm
نظام التحكمBaoyuan
البرمجةUG / CAM البرمجة
القدرة الإجمالية46 kW
الجهد380 V
ضغط الهواء0.8 MPa
وضع التشغيلAlternating Double-Station Operation
أبعاد الماكينة4100 × 2300 × 2050 mm
وزن الماكينة5000 kg

دليل التطبيق والاختيار

السؤالالإجابة المباشرة
ما الغرض منها؟مركز تشغيل بـ 16 رأساً للتفريز والحفر من أجل التشكيل وعمل الأخاديد والحفر والعمليات المعقدة ذات الصلة في إعداد واحد.

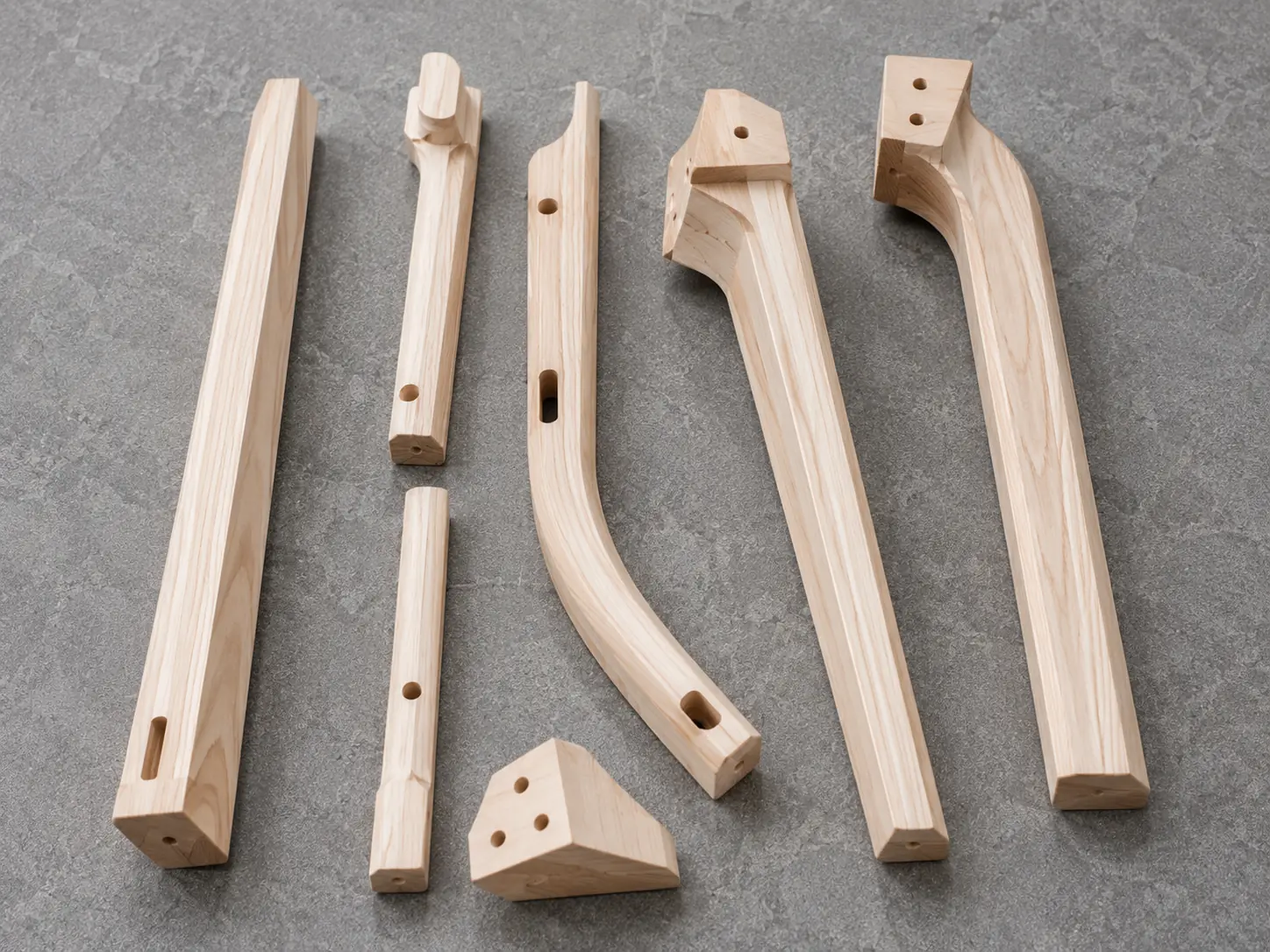

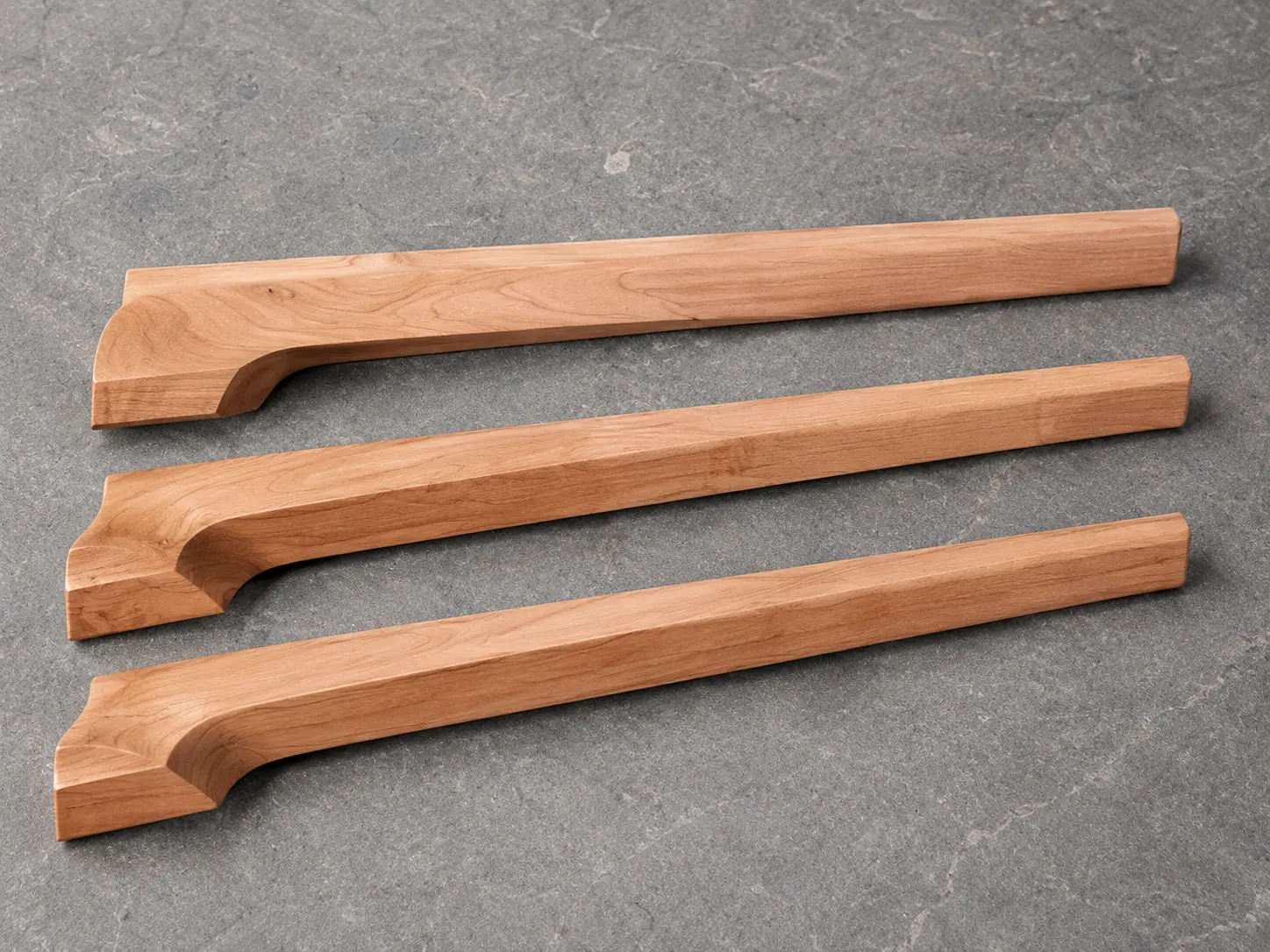

الأفضل لـمكونات الخشب الصلب التي تحتاج إلى التشكيل وعمل الأخاديد والحفر والعمليات المعقدة ذات الصلة في إعداد واحد.
لا تناسبقطع العمل التي تتجاوز أبعادها سعة المعالجة المذكورة 1200 × 180 × 180 mm.
كيفية الاختيارطابق رسم القطعة والعمليات المطلوبة مع سعة 1200 × 180 × 180 mm، وراجع متطلبات تشغيل 16 رأساً ووضع العمل المتناوب بين محطتين.
كتالوج منتجات Jasper CNC ‏(PDF)
خط المنتجات الكامل والمواصفات وملف الشركة — 12 صفحة
تنزيل الكتالوج PDF
الأسئلة الشائعة

أسئلة عن هذه الماكينة

ما الذي يناسبه MD-1200D4 على أفضل وجه؟ +

يناسب على أفضل وجه مكونات الخشب الصلب التي تتطلب التشكيل وعمل الأخاديد والحفر والعمليات المعقدة ذات الصلة في إعداد واحد.

ما نطاق قطعة العمل الذي ينبغي التحقق منه؟ +

طابق القطعة مع سعة المعالجة المذكورة 1200 × 180 × 180 mm قبل الاختيار.

ما إعداد الإنتاج الذي يستخدمه مركز التشغيل هذا؟ +

يحتوي MD-1200D4 على 16 رأساً للتفريز والحفر ووضع عمل متناوب بين محطتين. ويستخدم تحكم Baoyuan وبرمجة UG / CAM.

متى لا يكون MD-1200D4 الخيار المناسب؟ +

لا يكون الخيار المناسب عندما تتجاوز أبعاد قطعة العمل المطلوبة السعة المذكورة 1200 × 180 × 180 mm. أكد رسم القطعة والعمليات المطلوبة قبل طلب عرض السعر.

ما المهلة القياسية للطلب؟ +

المهلة المذكورة هي 30–45 يوماً. ويُؤكَّد الجدول الزمني الدقيق مع الطلب.
