JASPER— معدات النجارة —
الطراز: MD-505A
ماكينة CNC MD-505A خماسية المحاور ومتعددة الوظائف للنقر والتعشيق وقطع الأطراف
تدمج JASPER MD-505A التشكيل وعمل الأخاديد والحفر ومعالجة النقر والتعشيق وقطع الأطراف في إعداد واحد. ويناسب نظام CNC خماسي المحاور، وتجهيزات التثبيت بالطاولة الدوارة، والتحكم الكامل بالمحركات المؤازرة مكونات الخشب الصلب المعقدة.
| الطراز | MD-505A |
| سعة المعالجة | 5000 × 300 × 80 mm |
| نظام التحكم | 5-Axis CNC نظام التحكم |
| التجهيز | 6 sets fixed at 90° |
| طريقة التشغيل | Double-station machining |
| البرمجة | UG / CAM البرمجة |
| القدرة الإجمالية | 55 kW |
| وزن الماكينة | 7000 kg |
التجهيز القياسي
| نظام التحكم CNC والمؤازر | هيكل الماكينة ونظام الحركة | نظام التثبيت والمغزل |
|---|---|---|

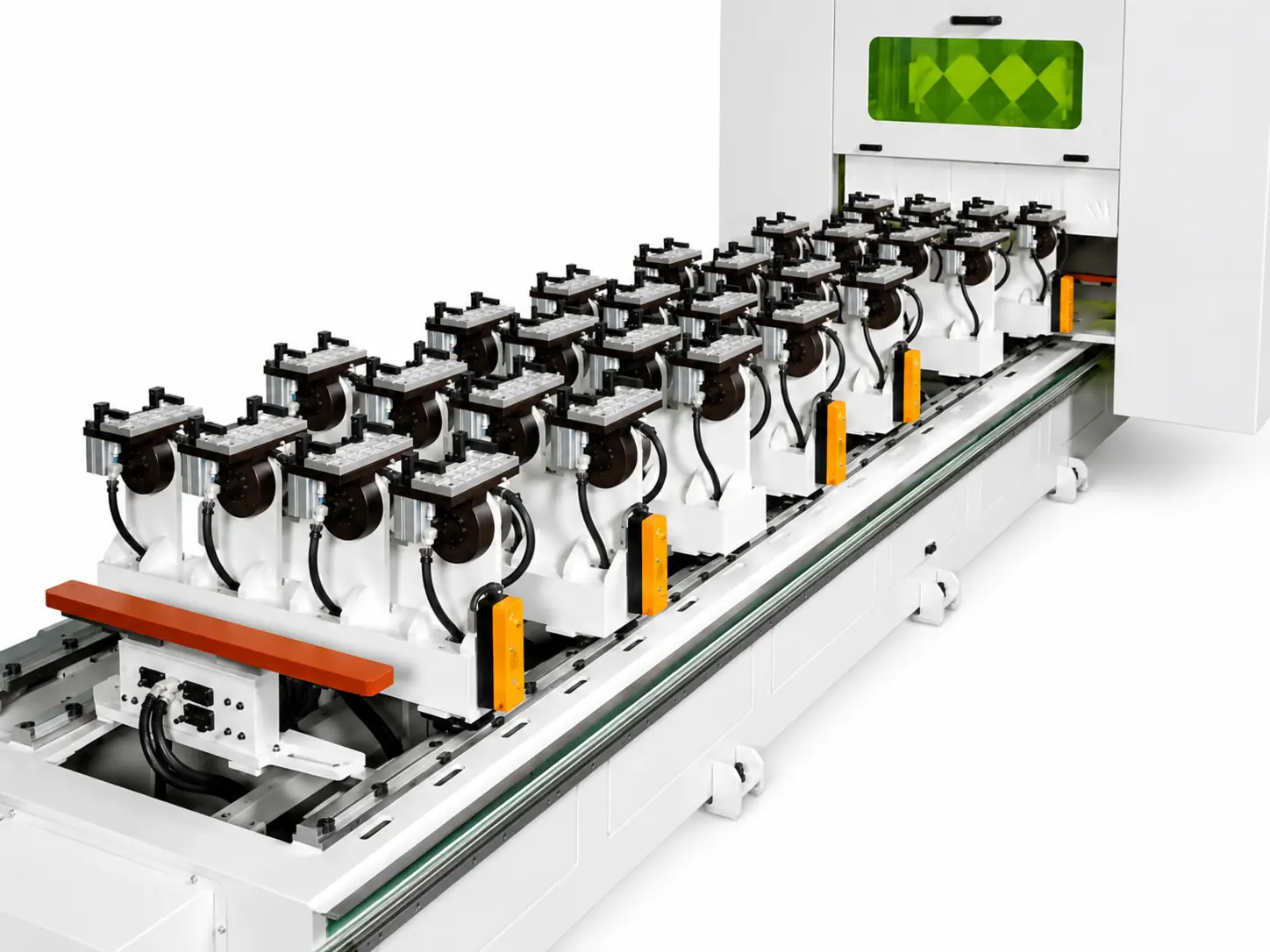

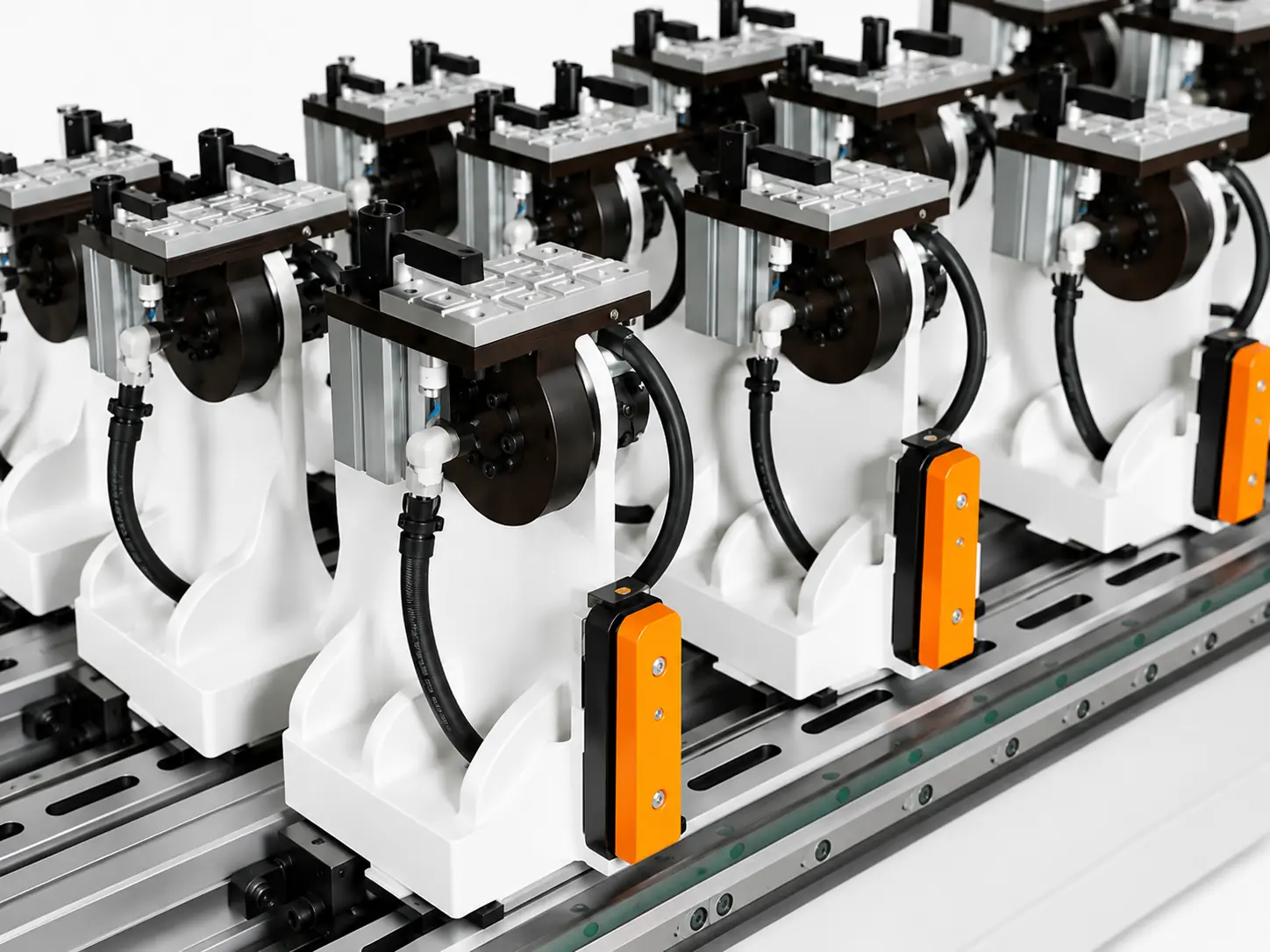

| نظام تحكم CNC متقدم | إطار ماكينة ملحوم للخدمة الشاقة | تجهيزات تثبيت طاولة دوارة |
| نظام قيادة مؤازر عالي الأداء | نظام موجهات خطية مستقر | وحدات مغازل عالية الدقة |
| واجهة تحكم سهلة الاستخدام | هيكل معالجة فعال |
المواصفات الفنية
| المواصفة | التفاصيل |
|---|---|
| الطراز | MD-505A |
| Max. Processing Length | 5000 mm |
| Max. Processing Width | 300 mm |
| Max. Processing Thickness | 80 mm |
| X-Axis Servo Motor | 1.5 kW |
| Y1-Axis Servo Motor | 1.3 kW |
| Y2-Axis Servo Motor | 1.3 kW |
| Z-Axis Servo Motor | 2.0 kW |
| A-Axis Servo Motor | 0.4 kW × 24 pcs |
| B-Axis Servo Motor | 0.75 kW |
| محرك المغزل | 5.5 kW × 4, ER32 + Φ25 mm / 3.7 kW × 4, ER25 |
| التجهيز | 6 sets fixed at 90° |
| نظام التحكم | 5-Axis CNC نظام التحكم |
| البرمجة | UG / CAM البرمجة |
| المسافة بين المغازل | 260 mm |
| القدرة الإجمالية | 55 kW |
| الجهد | 380 V |
| ضغط الهواء | 0.8 MPa |
| طريقة التشغيل | Double-station machining |
| أبعاد الماكينة | 6500 × 2200 × 2550 mm |
| وزن الماكينة | 7000 kg |
دليل التطبيق والاختيار
| السؤال | الإجابة المباشرة |
|---|---|

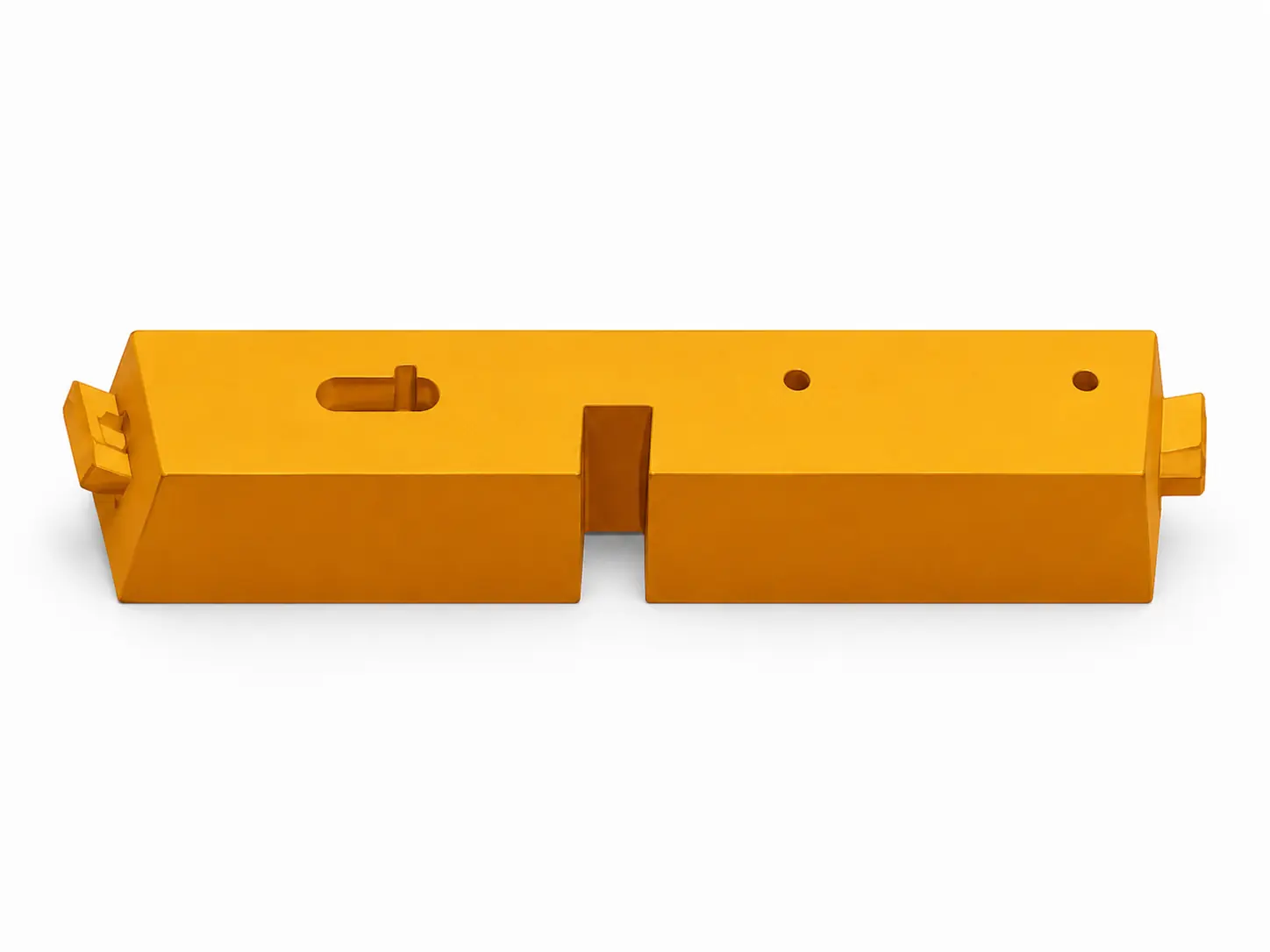

| ما الغرض منها؟ | ماكينة CNC خماسية المحاور للتشكيل وعمل الأخاديد والحفر ومعالجة النقر والتعشيق وقطع الأطراف لمكونات الخشب الصلب في إعداد واحد. |
| الأفضل لـ | مكونات الخشب الصلب المعقدة التي تحتاج إلى التشكيل وعمل الأخاديد والحفر ومعالجة النقر والتعشيق وقطع الأطراف في إعداد واحد. |
| لا تناسب | قطع العمل التي تتجاوز أبعادها سعة المعالجة المذكورة 5000 × 300 × 80 mm. |
| كيفية الاختيار | طابق رسم القطعة والعمليات المطلوبة مع سعة 5000 × 300 × 80 mm، ثم راجع متطلبات نظام CNC خماسي المحاور والتجهيزات وطريقة البرمجة المذكورة. |
الأسئلة الشائعة
أسئلة عن هذه الماكينة
ما الذي يناسبه MD-505A على أفضل وجه؟
يناسب على أفضل وجه مكونات الخشب الصلب المعقدة التي تحتاج إلى التشكيل وعمل الأخاديد والحفر ومعالجة النقر والتعشيق وقطع الأطراف في إعداد واحد.
ما نطاق قطعة العمل الذي ينبغي التحقق منه؟
طابق القطعة مع سعة المعالجة المذكورة 5000 × 300 × 80 mm قبل الاختيار.
ما إعداد الإنتاج الذي يستخدمه MD-505A؟
تستخدم الماكينة نظام تحكم CNC خماسي المحاور، وستة تجهيزات تثبيت مضبوطة عند 90°، وتشغيلاً بمحطتين. وطريقة البرمجة المذكورة هي UG / CAM.
متى لا يكون MD-505A الخيار المناسب؟
لا يكون الخيار المناسب عندما تتجاوز أبعاد قطعة العمل المطلوبة السعة المذكورة 5000 × 300 × 80 mm. أكد رسم القطعة والعمليات المطلوبة قبل طلب عرض السعر.
ما المهلة القياسية للطلب؟
المهلة المذكورة هي 30–45 يوماً. ويُؤكَّد الجدول الزمني الدقيق مع الطلب.
