الطرازات: M523UA / M623UA / M723UA
آلة التشكيل رباعية الجوانب VH-M Series
صُممت آلة التشكيل رباعية الجوانب JASPER VH-M Series للتشكيل الدقيق والفعال على أربعة جوانب لمكونات الخشب الصلب. وهي مناسبة لمعالجة البروفيلات المستقيمة والمشكلة والشرائط الزخرفية وقطع الأثاث ومكونات إطارات الأبواب والنوافذ وقطع السلالم وبروفيلات الأرضيات وألواح الجدران ومنتجات الخشب الصلب المخصصة.
| الطرازات المتاحة | M523UA / M623UA / M723UA |
| عرض العمل | 25–230 mm |
| سماكة العمل | 8–160 mm |
| سرعة التغذية | 6–36 m/min |
| قطر المغزل | Φ40 mm |
| سرعة المغزل | 6200 r/min |
| ضغط الهواء | 0.6 MPa |
| حجم الهواء المطلوب | 12800 / 15000 m³/h |
التجهيز القياسي
| هيكل الماكينة ونظام التحكم | Feeding, Guide & Dust Collection System |
|---|---|

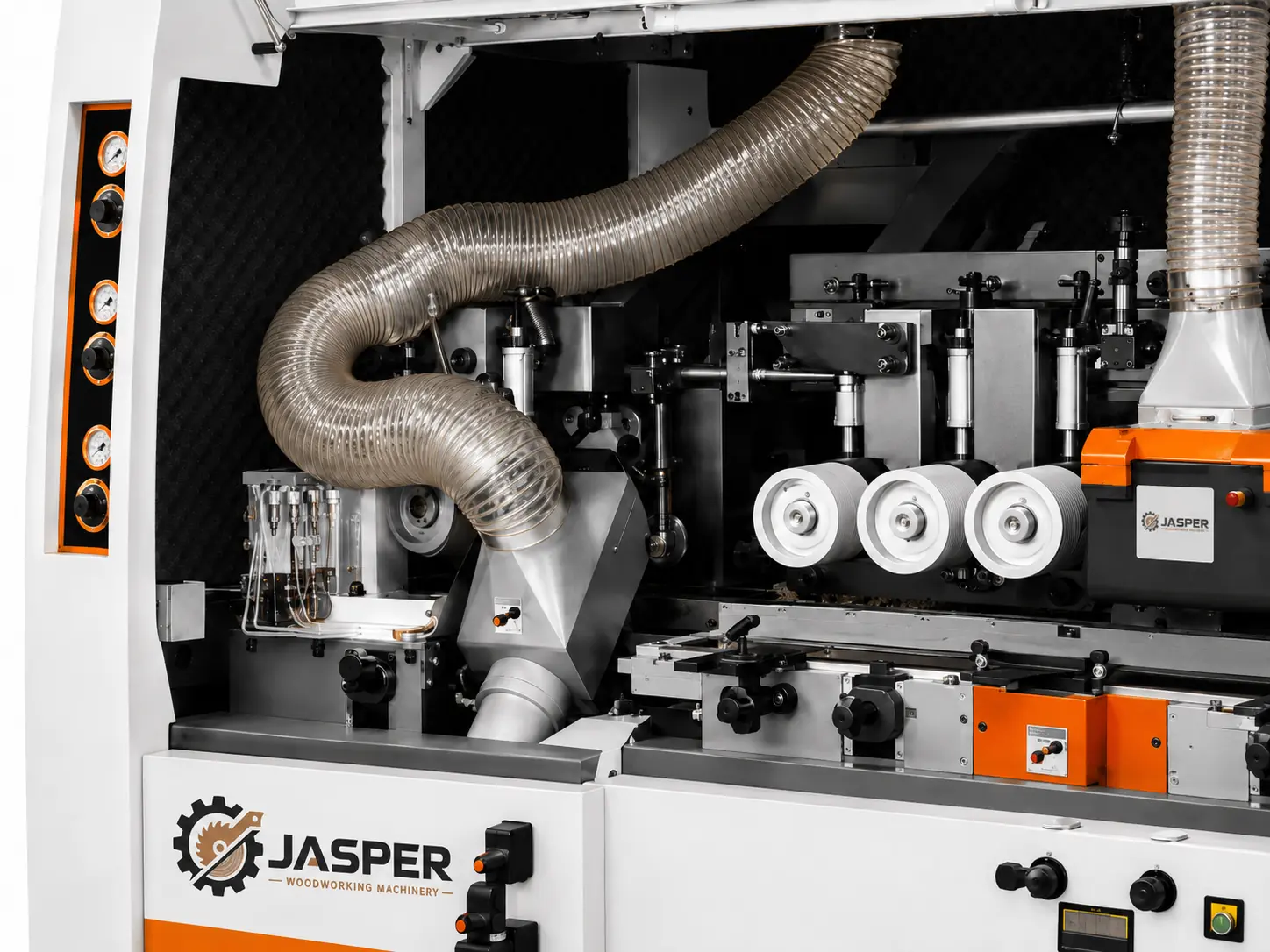

| Universal head knife system, last axis | High-efficiency dust collection system |

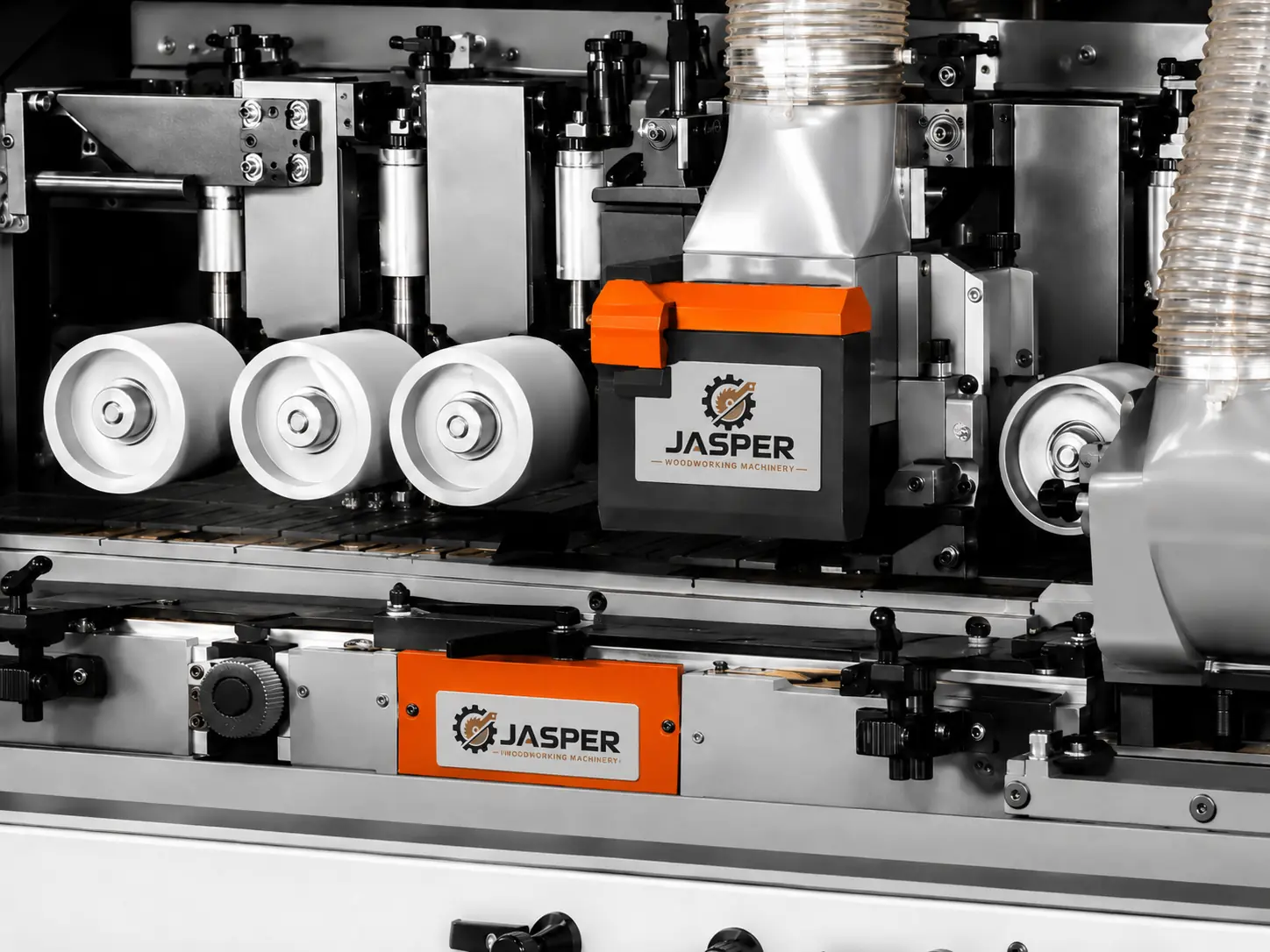

| Stable heavy-duty machine frame | مكونات توجيه وتغذية دقيقة |

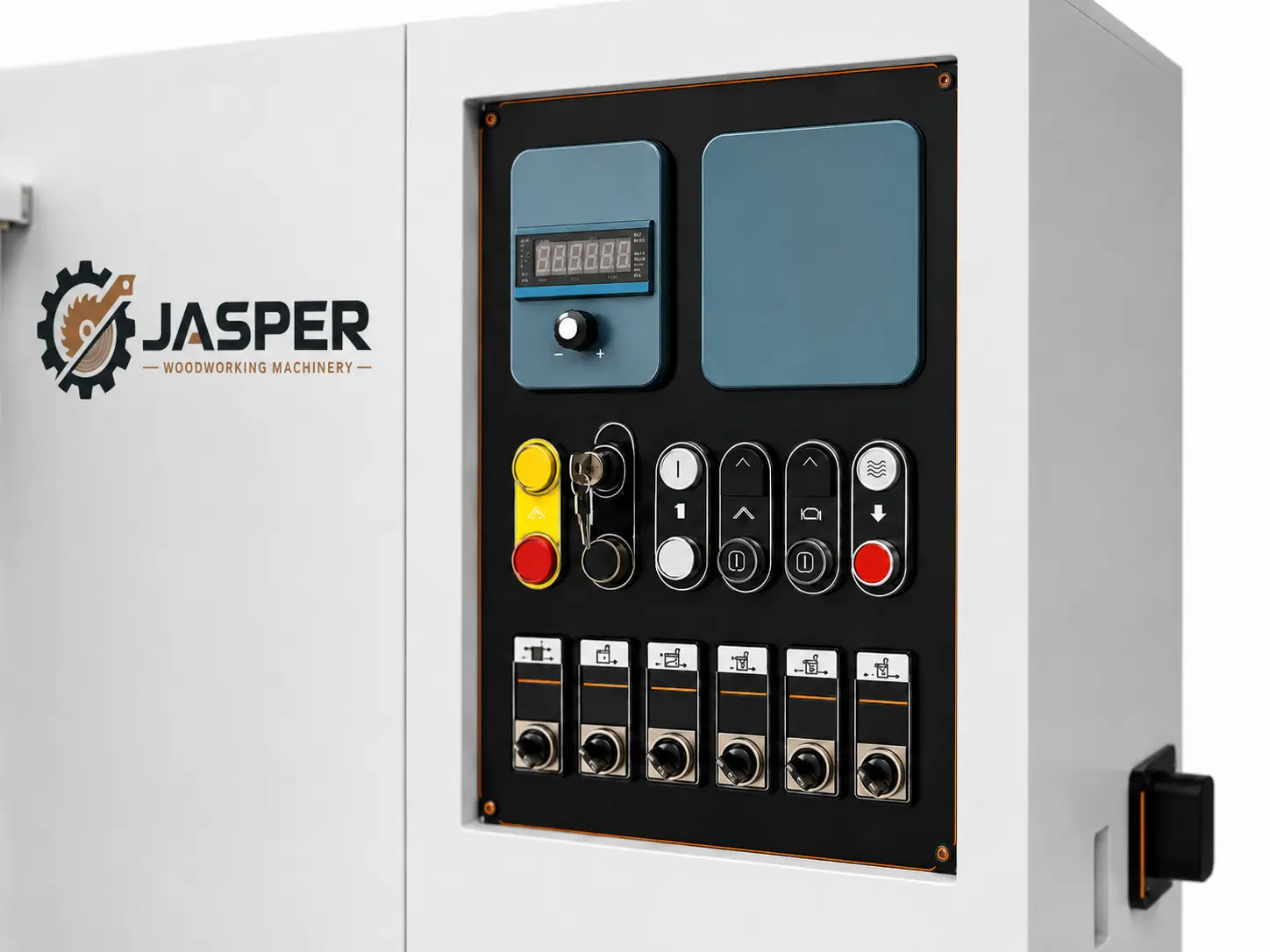

| Digital control interface | Centralized lubrication system |
| Adjustable spindle configuration |
معلمات الماكينة
| البند | M523UA | M623UA | M723UA |
|---|---|---|---|
| عرض العمل | 25–230 mm | 25–230 mm | 25–230 mm |
| سماكة العمل | 8–160 mm | 8–160 mm | 8–160 mm |
| طول طاولة التغذية | 1970 mm | 1970 mm | 1970 mm |
| سرعة التغذية | 6–36 m/min | 6–36 m/min | 6–36 m/min |
| قطر المغزل | Φ40 mm | Φ40 mm | Φ40 mm |
| سرعة المغزل | 6200 r/min | 6200 r/min | 6200 r/min |
| ضغط الهواء | 0.6 MPa | 0.6 MPa | 0.6 MPa |
قدرة المحرك
| البند | M523UA | M623UA | M723UA |
|---|---|---|---|
| 1st Bottom Spindle | 7.5/11/10HP | 7.5/11/10HP | 7.5/11/10HP |
| Right Vertical Spindle | 7.5/11/10HP | 7.5/11/10HP | 7.5/11/10HP |
| Left Vertical Spindle | 7.5/11/10HP | 7.5/11/10HP | 7.5/11/10HP |
| 1st Top Spindle | 11/15/15HP | 11/15/15HP | 11/15/15HP |
| 2nd Top Spindle | — | — | 7.5/10/10HP |
| Top Spindle Lifting | — | — | 0.37/0.5HP × 2 |
| Feeding Beam Lifting | 0.75/1/1HP | 0.75/1/1HP | 0.75/1/1HP |
| Feeding Motor | 5.5/7.5/10HP | 5.5/7.5/10HP | 5.5/7.5/15HP |
| Universal Spindle | 5.5/7.5/7.5HP | 5.5/7.5/7.5HP | 5.5/7.5/7.5HP |
| Left Vertical Spindle In and Out | — | — | 5.5/7.5/7.5HP |
| القدرة الإجمالية | 45.25/46.1/51HP | 52.75/57.7/72HP | 62.9/66.7/65HP |
قطر المغزل Range
| البند | M523UA | M623UA | M723UA |
|---|---|---|---|
| 1st Bottom Spindle | Φ125 mm | Φ125 mm | Φ125 mm |
| Right Vertical Spindle | Φ125–Φ180 mm | Φ125–Φ180 mm | Φ125–Φ180 mm |
| Left Vertical Spindle | Φ125–Φ180 mm | Φ125–Φ180 mm | Φ125–Φ180 mm |
| 1st Top Spindle | Φ125–Φ180 mm | Φ125–Φ180 mm | Φ125–Φ180 mm |
| 2nd Top Spindle | — | — | Φ125–Φ180 mm |
| 2nd Bottom Spindle | — | Φ125–Φ200 mm | Φ125–Φ180 mm |
| Universal Spindle | Φ125–Φ160 mm | Φ125–Φ160 mm | Φ125–Φ160 mm |
Overall Information
| البند | M523UA | M623UA | M723UA |
|---|---|---|---|
| الأبعاد الكلية، الطول × العرض × الارتفاع | 2820 × 1800 × 1700 mm | 2820 × 1800 × 1700 mm | 3120 × 1800 × 1700 mm |
| الوزن | 4500 kg | 4800 kg | 5100 kg |
| حجم الهواء المطلوب | 12800 m³/h | 12800 m³/h | 15000 m³/h |
دليل التطبيق والاختيار
| السؤال | الإجابة المباشرة |
|---|---|
| ما الغرض منها؟ | آلة تشكيل رباعية الجوانب لمكونات الخشب الصلب، بما في ذلك البروفيلات المستقيمة والمشكلة والشرائط الزخرفية وقطع الأثاث ومكونات الإطارات وقطع السلالم وبروفيلات الأرضيات وألواح الجدران. |
| الأفضل لـ | أعمال بروفيلات الخشب الصلب ضمن نطاق العرض المنشور 25–230 mm والسماكة 8–160 mm. |
| لا تناسب | قطع العمل الخارجة عن نطاق العرض أو السماكة المنشور. |
| كيفية الاختيار | اختر بين M523UA وM623UA وM723UA بمطابقة البروفيل وترتيب المغازل المطلوب ومتطلب حجم الهواء المنشور مع احتياج الإنتاج. |
الأسئلة الشائعة
أسئلة شائعة
What can the VH-M Series process?
It is designed for four-side moulding of solid wood profiles and components, including furniture, frame, stair, flooring and wall-panel profiles.
What profile sizes fit this series?
The published working width is 25–230 mm and the working thickness is 8–160 mm.
Which models are available?
The listed models are M523UA, M623UA and M723UA.
What should be checked before selecting a model?
Confirm the profile dimensions, needed spindle arrangement and required air volume against the model tables.
